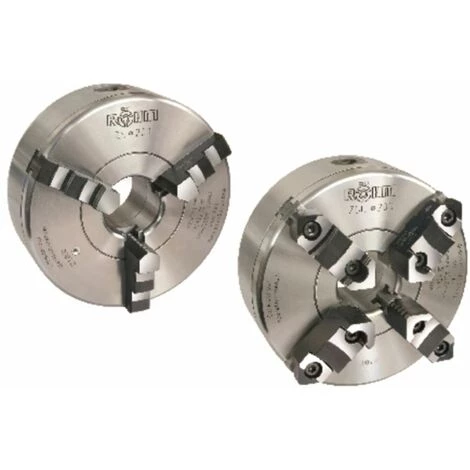

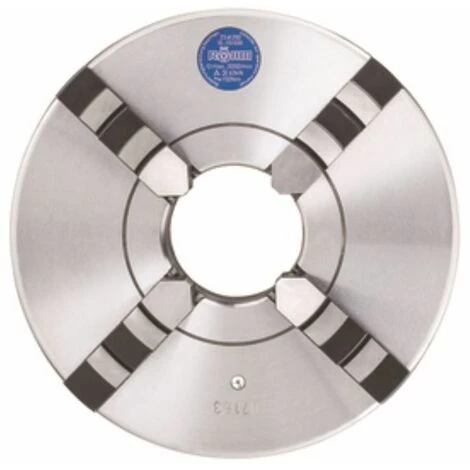

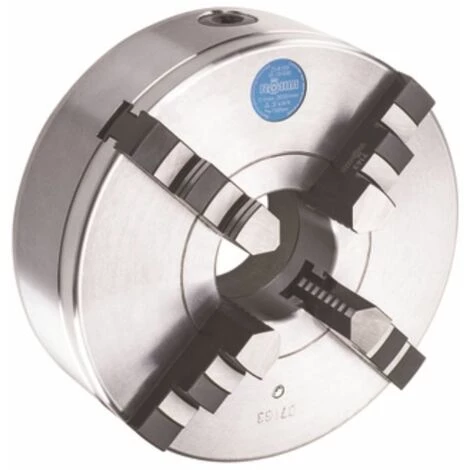

ROHM ZS 160. KK 5. 4-Backen. ISO 702-3. Bohr- Und Drehbacken. Stahlkörper

Eigenschaften

• Garantie: 2.0

RÖHM ZS 160. KK 5. 4-Backen. ISO 702-3. Bohr- und Drehbacken. Stahlkörper | Hersteller-Nr.: 101188 | EAN: 4019208026664 |

Drehfutter mit Spiralring ZS. Größe 160. KK 5. 4-Backen. ISO 702-3 (DIN 55027). mit Stehbolzen und Bundmutter. mit Bohr- und Drehbacken. Stahlkörper-Bewährtes Drehfutter für den Einsatz in Bereichen. welche hohe Spannkräfte. hohe Rundlaufgenauigkeiten sowie verlässliche Dauer-Wiederholgenauigkeiten erfordern.;Zum universellen Einsatz auf Drehmaschinen. Rundtischen. Teilapparaten usw.-Drehfutter mit Spiralring in Stahlausführung.-Hohe Spannkraft;Besonders niedrige Bauweise für minimale Störkontur;Backen lassen sich durch Drehen am Schlüssel über den gesamten Spannbereich verstellen. Dies ermöglicht ein schnelles Spannen von Werkstücken mit unterschiedlichen Spanndurchmessern;Backen im Futter auf Rundlauf ausgeschliffen-Mit einteiligen Backen oder mit Grund- und Aufsatzbacken;Stahlkörper und Spiralring gesenkgeschmiedet;Serienmäßig ausgewuchtet und gehärtet

Anwendungsbereiche: Bewährtes Drehfutter für den Einsatz in Bereichen, welche hohe Spannkräfte, hohe Rundlaufgenauigkeiten sowie verlässliche Dauer-Wiederholgenauigkeiten erfordern.;Zum universellen Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten usw.
Aufnahme_DIN: ISO 702-3 (DIN 55027)
Hoehe_Auflage_Futter_zu_Mitte_Antrieb: 23.45
Kurztext: ZS 160, KK 5, 4-Backen, ISO 702-3, Bohr- und Drehbacken, Stahlkörper
Durchmesser_Kurzkegel: 82.5
eClass_Kuerzel_mKlassenName: eClass9.0 36-60-92-29
Groesse: 160
Proficlass: AAB827c003 Drehfutter (manuell betätigt)
Art_der_Bearbeitung: Drehen
Drehmoment_am_Schluessel: 110
Hoehe_Auflage_Futter_zu_Auflage_Umkehrbacke: 70.7
Materialbeschreibung: Drehfutter mit Spiralring in Stahlausführung
Materialkurztext: DREHFUTTER ZS-160/4 K 5/27+22
Produktgruppentext: Röhm-Drehfutter finden überall ihre Verwendung, wo es um wirtschaftliches und präzises Spannen geht.;DURO-Keilstangenfutter und Planspiralfutter (DIN 6350 und DIN 6351) werden dort erfolgreich eingesetzt, wo extrem hohe Spannkräfte, eine hohe Rundlaufgenauigkeit und verlässliche Dauer-Wiederholgenauigkeit gefordert werden.;Das Dreibacken-DURO-Keilstangenfutter zeichnet sich durch sehr hohe Spannkraft und Genauigkeit aus, die doppelt so groß ist wie in DIN 6386 vorgeschrieben.;Die Rund- und Planlaufgenauigkeit der Drei- und Vierbacken-Planspiralfutter entspricht DIN 6386, Teil 1, Genauigkeits-klasse I.;Um große und schwere Werkstücke bei höchstmöglicher Zerspanleistung zu bearbeiten, ist ein optimales Spannen mit großen Kräften erforderlich.;Dafür haben sich Röhm-Planscheiben, bis zu einem Durchmesser von 4500 mm, mit ihren unstreitbaren Vorzügen bestens bewährt.;In Verbindung mit RÖHM-Spannzeugen schafft das modulare Palettiersystem POWER GRIP multifunktionale Bearbeitungsmöglichkeiten.
Befestigungslochkreis: 104,8
Gewicht_SAP: 9900
Kurzbeschreibung: Drehfutter mit Spiralring in Stahlausführung.
Typ_Hinweis: 4-Backenfutter mit Bohr- und Drehbacken;ISO 702-3 (DIN 55027), mit Stehbolzen und Bundmutter, wahlweise DIN 55021 mit Stiftschraube und Mutter
Produktdatentyp: ZS – ZSU
Proficlass_Kuerzel: AAB827c003
Loecher_Befestigung: 4
Technische_Merkmale: Mit einteiligen Backen oder mit Grund- und Aufsatzbacken;Stahlkörper und Spiralring gesenkgeschmiedet;Serienmäßig ausgewuchtet und gehärtet
Warenzolltarifnummer: 84662091
Werkzeuggruppe_Nr: A09
Proficlass_Kuerzel_mKlassenName: Proficlass6.0 AAB827c003
Spannkraft: 47
Art_der_Betaetigung: Manuell betätigt
Backenanzahl: 4
Groesse_Kurzkegel: 5
Vertriebstext: Drehfutter mit Spiralring ZS, Größe 160, KK 5, 4-Backen, ISO 702-3 (DIN 55027), mit Stehbolzen und Bundmutter, mit Bohr- und Drehbacken, Stahlkörper
Durchgang: 42
EAN-Nummer: 4019208026664
eClass_Kuerzel: 36-60-92-29
PRODUCT NUMBER: 101188
Typ: 815
eClass: 36-60-92-29 Drehbankspitze, Dorn, Futter (Werkzeugmaschine) [AKN715011]Hoehe_Futter_ohne_Backen: 66
Kundenvorteile: Hohe Spannkraft;Besonders niedrige Bauweise für minimale Störkontur;Backen lassen sich durch Drehen am Schlüssel über den gesamten Spannbereich verstellen. Dies ermöglicht ein schnelles Spannen von Werkstücken mit unterschiedlichen Spanndurchmessern;Backen im Futter auf Rundlauf ausgeschliffen
Art_der_Spannung: Werkstückspannung
Drehzahl_max: 4600
Fussnote: Weitere Größen und Aufnahmen auf Anfrage lieferbar
ProduktgruppenIVText: Besonders erfolgreich und effektiv, wenn Kraft oberste Priorität besitzt. Selbst große Abmessungen und hohe Gewichte fest im Griff – ganz sicher!
