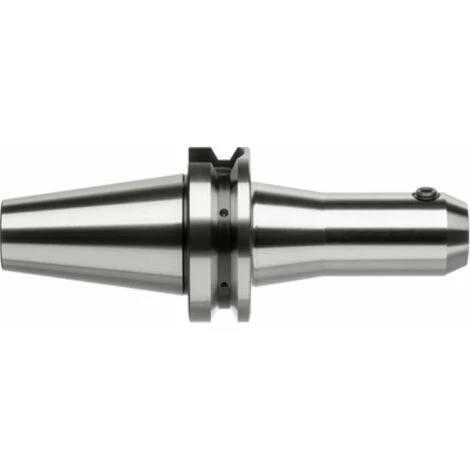

ORION Weldon BT50 D8 A100 ISO 7388-2. Form JD/JF (ehem. JIS B 6339 MAS 403 BT) | Hersteller-Nr.: 23157154 | EAN: 4053625291663 |
Flächenspannfutter (Weldon) • Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B. • Ausführung: Alle Kegel und Passungen sind präzisions-geschliffenKegeltoleranz AT3Härte HRC 57-60Kernfestigkeit 1000-1200 N/mm²Mit Balluffchip-Bohrung • Vorteil: verhindert ein Verdrehen des Werkzeuges unter Einhaltung hoher Rundlaufgenauigkeit • Hinweis: erforderliche Anzugsbolzen Nr. 23690. Alte Norm JIS B 6339 MAS BT wurde durch ISO 7388-2 ersetzt.
Kühlmittelzufuhr: Intern axial/ Intern radial
ISO: 7388-2
Gewindeabmessung: M8
Kegelart: BT 50
Werkzeugaufnahmetyp: Flächenspannfutter (Weldon)
Werkzeugaufnahme: BT 50
Außendurchmesser: 38 mm
Freilänge: 35 mm
Wuchtgüte: G 6,3 bei 15000 1/min
Durchmesser max.: 28 mm
Form: JD/JF
Auskraglänge: 100 mm
Länge: 18 mm
Spanndurchmesser: 8 mm
