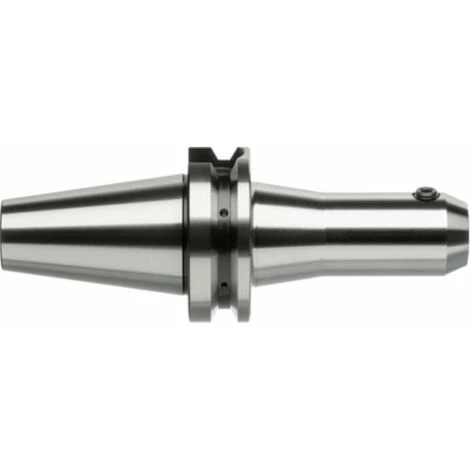

ORION Weldon BT50 D12 A100 ISO 7388-2. Form JD/JF (ehem.JIS B 6339 MAS 403 BT) | Hersteller-Nr.: 23157160 | EAN: 4053625291724 |
Flächenspannfutter (Weldon) • Anwendung: Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B. • Ausführung: Alle Kegel und Passungen sind präzisions-geschliffenKegeltoleranz AT3Härte HRC 57-60Kernfestigkeit 1000-1200 N/mm²Mit Balluffchip-Bohrung • Vorteil: verhindert ein Verdrehen des Werkzeuges unter Einhaltung hoher Rundlaufgenauigkeit • Hinweis: erforderliche Anzugsbolzen Nr. 23690. Alte Norm JIS B 6339 MAS BT wurde durch ISO 7388-2 ersetzt.
Durchmesser max.: 42 mm
Auskraglänge: 100 mm
Kühlmittelzufuhr: Intern axial/ Intern radial
Länge: 22.5 mm
Wuchtgüte: G 6,3 bei 15000 1/min
Werkzeugaufnahme: BT 50
Freilänge: 35 mm
Werkzeugaufnahmetyp: Flächenspannfutter (Weldon)
Form: JD/JF
Gewindeabmessung: M12
Kegelart: BT 50
Außendurchmesser: 48 mm
ISO: 7388-2
Spanndurchmesser: 12 mm
