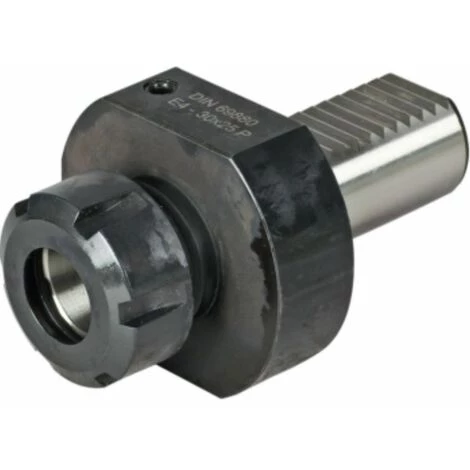

ORION Spannzangenfutter Form E4 VDI 30 Mm ER 40 DIN 69880-1

ORION Spannzangenfutter Form E4 VDI 30 mm ER 40 DIN 69880-1 | Hersteller-Nr.: 22778150 | EAN: 4053625465385 |

Spannzangenfutter Form E4 Typ-ER mit Zylinderaufnahme durch Spannzange • Ausführung: Oberflächenhärte 58-60 HRcKernfestigkeit HV950 N/mm2Härtetiefe 0,8 mm ± 0,2 mmkomplett brüniert und präzisionsgeschliffenweitere Ausführungen auf Anfrage lieferbarBei der Auswahl der ER Spannzangen ist vorzugsweise die Form B zu verwenden

VDI Aufnahmedurchmesser: 30 mm
Außendurchmesser: 68 mm
Spannbereich max.: 26 mm
Auskraglänge: 75 mm
DIN: 69880-1
Länge: 22 mm
Spannzangen-Typ: ER 40
Spannbereich min.: 3 mm
Höhe: 28 mm
Spannbereich min./max.: 3-26 mm
