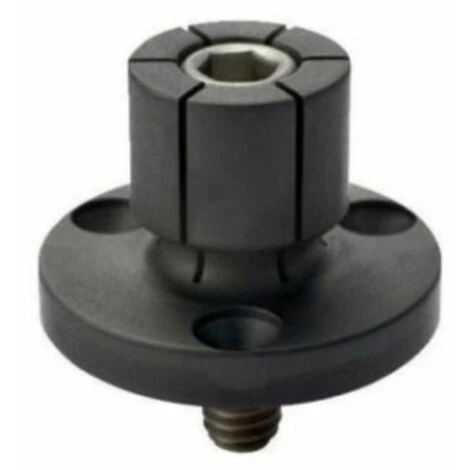

IBT XPA-Spanndorne für Durchgangsb. Ø 7,2-12,4 mm | Hersteller-Nr.: X38050 | EAN: 1500088696007 |
XPA-Spanndorne für Bauteile mit Durchgangsbohrungen • Anwendung: Zum Spannen von Werkstücken. • Ausführung: aus Stahl5- Seitenbearbeitung möglichMehrfachspannung möglich • Vorteil: Der Durchmesser des Befestigungsflansches ist konzentrisch zum Spanndurchmesser, wodurch eine sehr gute Wiederholgenauigkeit gewährleistet wirdplatzsparendleicht bearbeitbar da aus Baustahlleicht anwendbar
Spannkraft: 4.2 kN
Dicke: 5.9 mm
Spanndurchmesser max.: 12.4 mm
Abstand 2: 15 mm
Passende Zylinderschraube DIN 912: M4
Flanschdurchmesser: 29.72 mm
Länge: 8 mm
Gewindeabmessung innen: 3 x M3
Spanndurchmesser min.: 7.2 mm
Abstand: 21.8 mm
Teilkreisdurchmesser: 21 mm
Klemmhöhe: 16 mm
