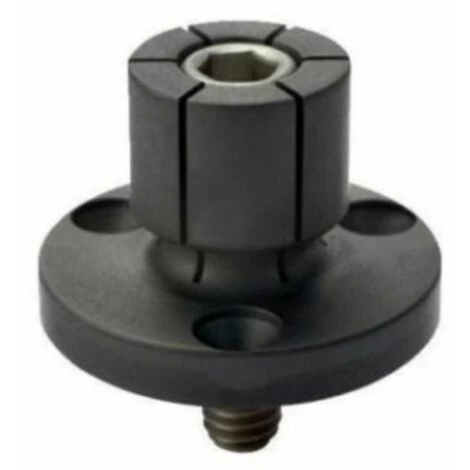

IBT XPA-Spanndorne für Durchgangsb. Ø 29,1-51 mm | Hersteller-Nr.: X38350 | EAN: 1500086914004 |
XPA-Spanndorne für Bauteile mit Durchgangsbohrungen • Anwendung: Zum Spannen von Werkstücken. • Ausführung: aus Stahl5- Seitenbearbeitung möglichMehrfachspannung möglich • Vorteil: Der Durchmesser des Befestigungsflansches ist konzentrisch zum Spanndurchmesser, wodurch eine sehr gute Wiederholgenauigkeit gewährleistet wirdplatzsparendleicht bearbeitbar da aus Baustahlleicht anwendbar
Gewindeabmessung innen: 3 x M5
Abstand 2: 27 mm
Klemmhöhe: 31.8 mm
Spanndurchmesser min.: 29.3 mm
Dicke: 7.9 mm
Spanndurchmesser max.: 51.5 mm
Länge: 22 mm
Passende Zylinderschraube DIN 912: M16
Abstand: 39.6 mm
Spannkraft: 44.5 kN
Flanschdurchmesser: 75.5 mm
Teilkreisdurchmesser: 63.9 mm
