ASUPERMALL Gitterlineal Elektronisches Lineal Optisches Lineal Drehmaschinenfrasmaschinenzubehor Messzubehor Hub 300 Mm

Eigenschaften

• Material: Metall
• Merkmale: Elektronisch, Professionell
• Art des Lineals: Präzisionslineal

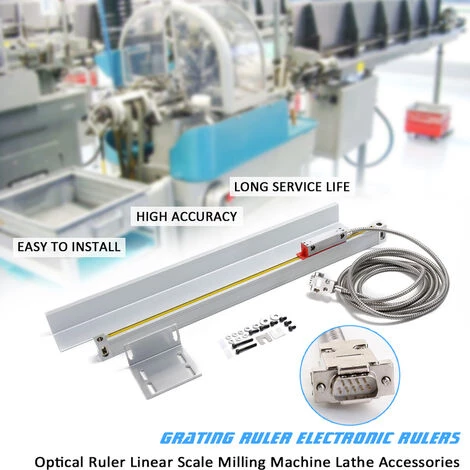

Dies ist ein professionelles, voll gekapselt optisches System Lineal Gitter mit Glasskala, hohen Genauigkeit, einfach zu installieren und zu verwenden, hat eine lange Lebensdauer.

Eigenschaften:
Die Gesamtlänge des Lineals = Nutzhub + 142mm.
Die Signalleitung nimmt mehrschichtigen Isolations Stahl und Metall weichen Gehäuseschutz, wasserdichte und feine Entstörungs.
Linealkörper mit Aluminium-Druckguss, Hartverchromung, korrosionsbeständig.

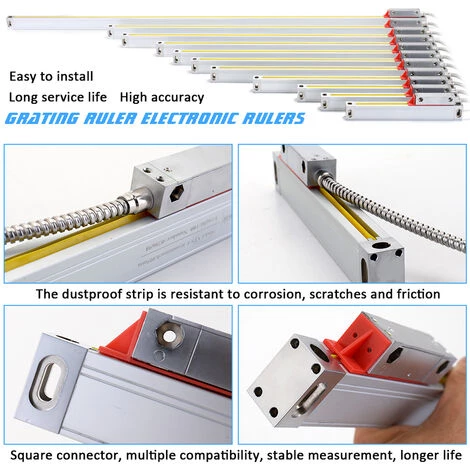

Der staubdichte Streifen ist widerstandsfähig gegen Korrosion, Kratzer und Reibung.
Der Sensor verwendet eine Glas Genauigkeit Metrology als Messreferenzgitter.

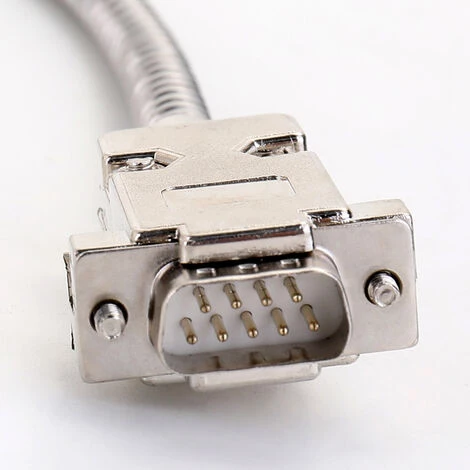

Platz-Anschluss, mehrere Kompatibilität, stabile Messung, eine längere Lebensdauer.
Das Schiebeteil nimmt das Fünflagersystem, die erwiesenermaßen zuverlässige und praktisch sein.
Weit verbreitet in Drehmaschinen eingesetzt, Fräsmaschinen, Schleifmaschinen, Bohrmaschinen, spark Maschinen, Maschinen Feinlochentladung.

Spezifikationen:
Material: Metall
Farbe silber
Messstandards: graviertes Glas Gitter
Nutzhub: 100, 150, 200, 300, 400, 450, 500, 550, 650, 700, 1000 mm (optional)
Gesamtlänge des Herrschers = Nutzhub + 142mm
Auflösung: 5 um
Signal-Modus: TTL
Gitterabstand: 20 um (0,02 mm)
Spannung: DC 5V
Signalleitungslänge: 3,0 m
Packungsgrösse:
100mm: 500 * 82 * 80mm / 19,7 * 3.2 * 3.1in
150mm: 500 * 88 * 80mm / 19,7 * 3,5 * 3.1in
200mm: 500 * 84 * 80mm / 19,7 * 3,3 * 3.1in
300mm: 500 * 84 * 80mm / 19,7 * 3,3 * 3.1in
400mm: 700 * 85 * 80mm / 27,6 * 3,3 * 3.1in
450mm: 700 * 80 * 80mm / 27,6 * 3,1 * 3.1in
500mm: 700 * 90 * 80mm / 27,6 * 3,5 * 3.1in
550mm: 910 * 85 * 80mm / 35,8 * 3,3 * 3.1in
650mm: 910 * 85 * 80mm / 35,8 * 3,3 * 3.1in
700mm: 910 * 85 * 80mm / 35,8 * 3,3 * 3.1in
1000mm: 1175 * 80 * 80mm / 46,3 * 3.1 * 3.1in
Paketgewicht:
100mm: 1010g / 2,2 £
150mm: 1087g / 2.4lb
200mm: 1137g / 2.5lb
300mm: 1273g / 2.8lb
400mm: 1495g / 3.3lb
450mm: 1550g / 3.4lb
500mm: 1604g / 3.5lb
550mm: 1749g / 3.9lb
650mm: 1868g / 4.1lb
700mm: 1916g / 4.2lb
1000mm: 2379g / 5.2lb

Paketliste:

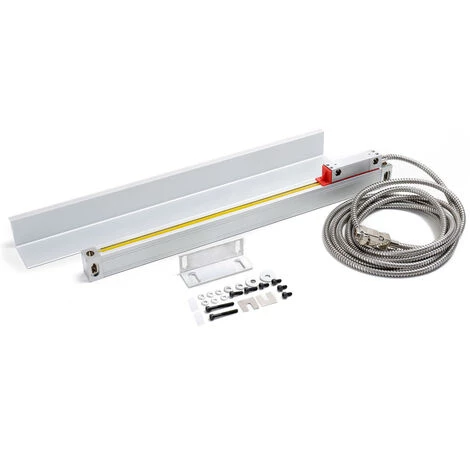

1 * Linear-Skala
1 * L Platte
1 * Satz von Montagewinkeln
